1、驅動系統
本設備采用車取力器驅動液壓泵和馬達。

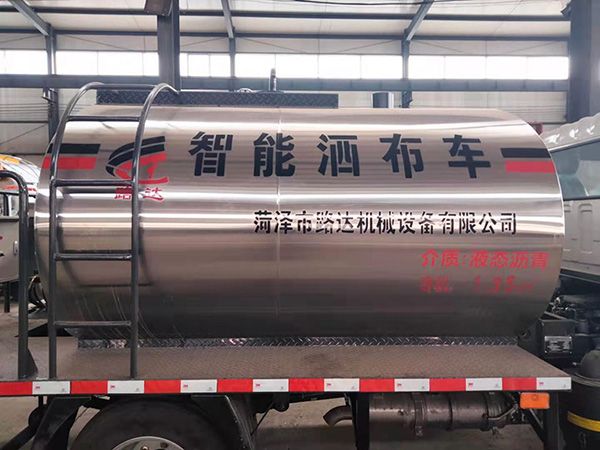

2、保溫瀝青罐
瀝青罐內采用厚鋼板,罐內設置隔板, 加強了罐體的強度，當灑布車在坡道滿載行駛時，減少了瀝青對罐體前后端面的沖擊。
不銹鋼板罐體外蒙皮為不銹鋼原色，美觀實用、易清潔、不易銹蝕。
罐內導熱油加熱管道U型分布，加熱效率高。
罐體具有加厚的隔熱保溫層，使罐內瀝青在運輸和加熱過程中保溫效果顯著。在不加熱情況下，每小時溫度下降不超過1℃。

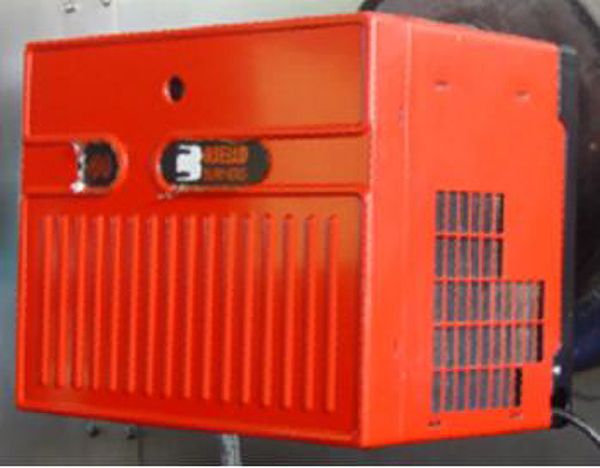

3、燃燒器
優勢：采購意大利利雅路燃燒器，逆變器供電，柴油燃燒加熱，采用帶專用的燃燒室加熱，絕不會燒焦瀝青，溫度可隨時監控。
4、瀝青循環噴灑系統
4.1采用國內知名品牌瀝青泵：
該設備采用了知名品牌齒輪泵，可泵送乳化瀝青等多種材料，瀝青泵采用液壓控制。
該瀝青泵與一般齒輪瀝青泵相比，具有進出口管徑小、重量輕、轉速高、傳動穩、噪音低、壽命長、使用功率小而流量大等優點，提高了灑布車對粘稠瀝青的適宜性及研磨性。其zui大優點是轉速范圍大，精度高，從而提高了灑布精度。

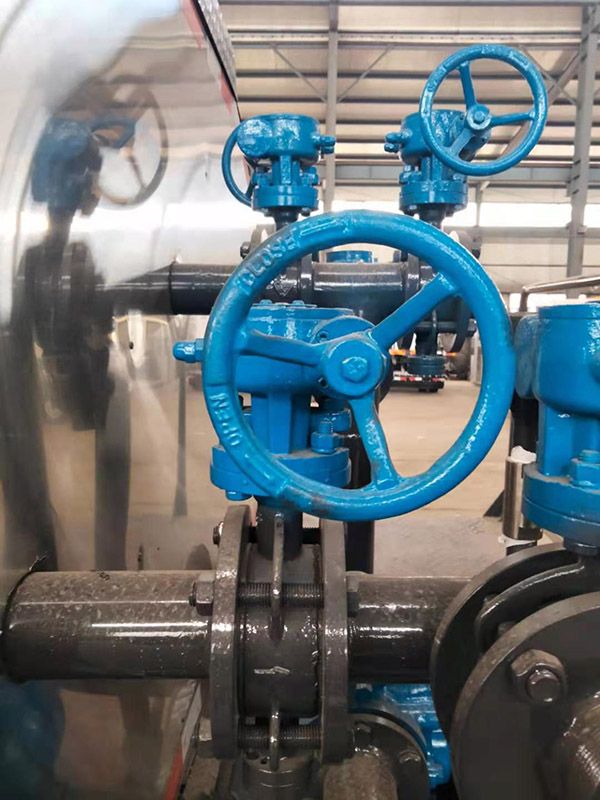

4.2管道閥門：
采用中國知名品牌——上海滬工閥門。性能穩定、不易老化，溫度范圍廣，密封性能優良。

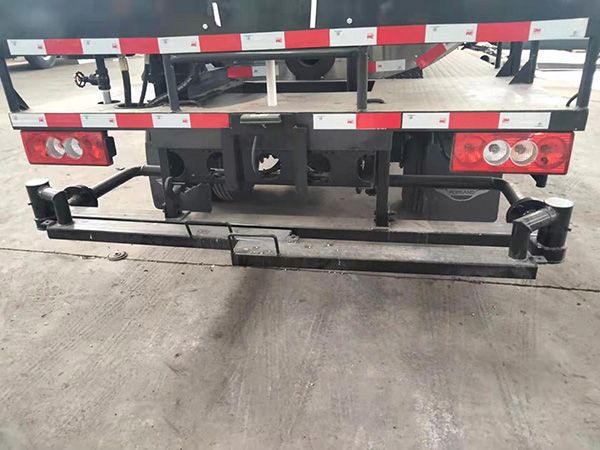

4.3噴灑桿結構設計先進：
噴灑桿為左中右三段，灑布車運輸時，為避免灑布車超寬，噴灑桿左右段可向中段折攏，不影響行駛。施工時噴灑桿可左右段展開以利噴灑。zui大灑布寬度4米。
噴嘴實現三重疊噴灑，保證了橫向灑布的均勻度。噴嘴清洗方便：在每次瀝青噴灑結束后可以先用柴油清洗管路。
5、手提式灑布噴qiang
全系列灑布車均，配備手提式灑布噴qiang，對噴灑不到的地方進行局部噴灑，噴灑軟管長度5m，灑布量隨機可調，方便快捷。
二、與國內同類設備的技術優越性
路達瀝青灑布車的罐體的保溫層經過嚴格計算，能滿足施工過程中的瀝青加熱和保溫。瀝青升溫應達到10℃/小時以上，瀝青平均溫降應低于1℃/小時以下。對瀝青噴灑桿的旋轉部位做了合理設計，保證了噴灑桿的自如；整車的安全性和易操作性等都做了優化設計。

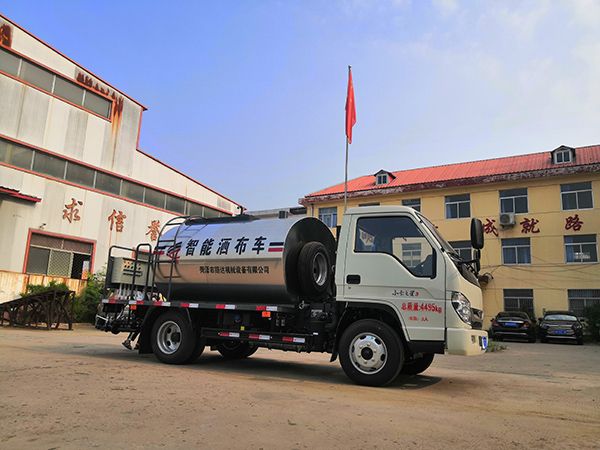

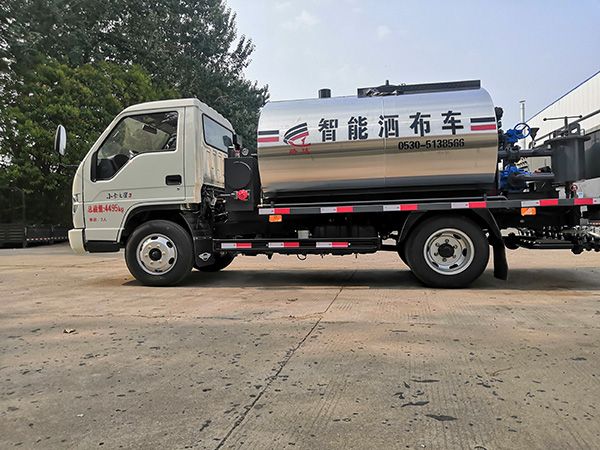

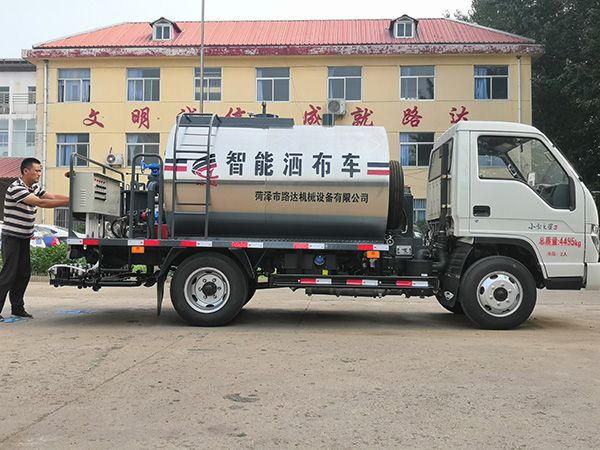

| 產品型號 | 福田3T（國六排放標準） |
| 底盤型號 | BJ1045V9JB5-54 |
| 噴灑寬度 | 2m 3m 4m |
| 噴 灑 量 | 0.2—3.0 kg/m2 |
| 罐體容積 | 3000L |
| 瀝青加熱方式 | 進口柴油燃燒器 |
| 噴灑介質 | 稀釋瀝青、乳化瀝青等 |
| 灑布精度 | ±1.5% |
| 總質量 | 4495kg |
| 噴灑寬度 | 長×寬×高 (mm)5550×2000×2370 |
三、主要配置及技術參數
名稱 | 數量 | 技術規格 | 備注 |
汽車底牌 | 1 | 福田，國六排放標準； | |
瀝青罐 | 1 | 橢圓形罐體,有效容積為3.0m3;罐壁厚度4mm;罐內設置合理的防波板防止瀝青運輸時晃動;滿足瀝青保溫、升溫的要求，罐體壁、隔板、等可能接觸乳化瀝青等腐蝕性物質的部位全部進行防腐處理。罐體保溫層100mm,外層不銹鋼飾板;安全護欄、工作臺平臺、爬梯，溫度顯示計等附屬裝置齊全 | |
瀝青泵 | 1臺 | 泊頭 | |
逆變器 | 1臺 | 原裝臺灣明緯 | |
自動灑布桿 | 1套 | 灑布管基本寬度小于車身外輪廓，加長部分通過回轉接頭折疊，轉場、運輸過程無需拆卸；zui大灑布寬度4m，灑布管進油口設置合理，管道內壓力分布均勻，噴灑面重疊性良好，噴灑均勻，噴灑寬度隨機可調，實現三重疊灑布。噴嘴瀝青殘留量小。 | |
手動灑布管 | 1根 | 配備手提式灑布噴qiang，噴灑軟管長度5m，灑布量隨機可調,管道利用壓縮空氣清潔，方便快捷。 | |
工藝管道閥門 | 1套 | 罐體保溫采取50mm工業巖棉保溫層+不銹鋼外飾，選用經防腐處理管線、閥門、轉換接頭。管線布局合理，便于拆裝檢修。 | |
柴油清洗系統 | 1套 | ||
燃燒器 | 1臺 | 采用意大利利雅路燃燒器、原裝進口，加熱快速穩定 |
